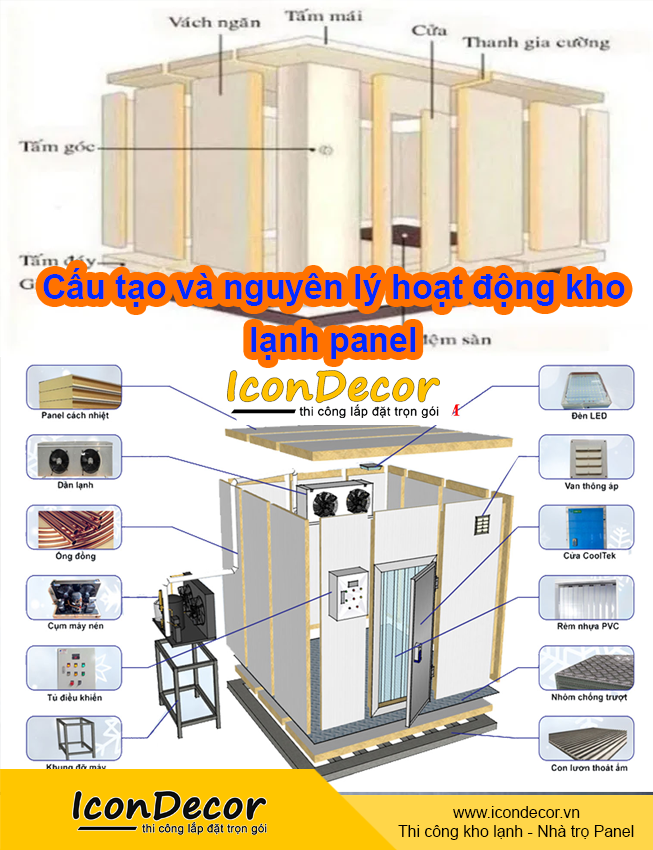

Cấu tạo và nguyên lý hoạt động kho lạnh panel

Trong bối cảnh công nghiệp hóa và chuỗi cung ứng lạnh ngày càng phát triển, kho lạnh panel trở thành giải pháp tối ưu để bảo quản hàng hóa, dược phẩm, thực phẩm và nông sản ở điều kiện nhiệt độ ổn định. Không chỉ mang lại hiệu quả kỹ thuật vượt trội, hệ thống này còn tiết kiệm năng lượng, dễ thi công và đảm bảo tiêu chuẩn quốc tế như HACCP, GMP, ISO 14644.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo kho lạnh panel từ vật liệu, kết cấu, cho đến cơ chế hoạt động bên trong — lý do vì sao kho lạnh panel lại trở thành lựa chọn hàng đầu cho các nhà máy dược, thực phẩm, logistics và bảo quản nông sản xuất khẩu.

1. Tổng quan về kho lạnh panel

Kho lạnh panel là tổ hợp không gian khép kín được cấu thành từ các tấm panel cách nhiệt, có khả năng ngăn truyền nhiệt và duy trì nhiệt độ thấp từ -30°C đến +20°C tùy mục đích sử dụng. Toàn bộ vỏ kho được lắp ghép từ các tấm panel PU, PIR hoặc EPS, kết hợp hệ thống máy nén – dàn lạnh – cảm biến điều khiển tự động để đảm bảo hiệu suất vận hành tối đa.

• Panel PU: lõi Polyurethane, cách nhiệt tốt, nhẹ, phù hợp kho lạnh thực phẩm.
• Panel PIR: lõi Polyisocyanurate, chống cháy lan, thích hợp kho dược và y tế.
• Panel EPS: lõi Expanded Polystyrene, giá kinh tế, phù hợp kho mát hoặc tạm trữ ngắn hạn.

Nhờ cấu trúc module, thi công kho lạnh panel nhanh hơn 3 lần so với xây tường bê tông truyền thống, dễ tháo lắp mở rộng và giảm thiểu chi phí vận hành đến 40%.

2. Cấu tạo chi tiết tấm panel kho lạnh

Một tấm panel kho lạnh tiêu chuẩn gồm 3 lớp chính:

Nhờ cấu tạo này, kho lạnh panel đảm bảo khả năng cách nhiệt cao, chống ẩm tuyệt đối, chống cháy lan và tuổi thọ trên 25 năm. Bề mặt phẳng bóng giúp vệ sinh dễ dàng, đặc biệt phù hợp với kho dược và thực phẩm yêu cầu sạch sẽ, chống vi sinh.

3. Cấu trúc tổng thể của kho lạnh panel

• Tường panel: tạo vỏ bao quanh, dày 75–150mm tùy nhiệt độ yêu cầu.
• Trần panel: chịu tải nhẹ, chống ngưng tụ hơi nước, có thể dùng tấm PU hoặc PIR.
• Sàn: panel chống trượt hoặc bê tông phủ epoxy, có hệ thống thoát nước và cách ẩm.
• Cửa kho lạnh: bản lề hoặc cửa trượt panel dày 100mm, có gioăng cao su EPDM kín khí tuyệt đối.
• Phụ kiện: khung nhôm, thanh U chân inox, keo silicone trung tính, foam PU chống rò rỉ nhiệt.

Tất cả các chi tiết được lắp ghép chính xác, tạo nên một thể thống nhất giúp kho lạnh vận hành ổn định, giảm thiểu tổn thất năng lượng và đảm bảo tính thẩm mỹ công nghiệp.

Xem thêm bài liên quan: Thi công kho lạnh panel

4. Nguyên lý hoạt động của kho lạnh panel

Nguyên lý hoạt động của kho lạnh panel dựa trên chu trình trao đổi nhiệt khép kín, trong đó năng lượng nhiệt được tách ra khỏi không gian bảo quản và thải ra môi trường bên ngoài thông qua hệ thống máy nén, dàn ngưng và dàn bay hơi.

4.1. Chu trình làm lạnh cơ bản

Quá trình làm lạnh diễn ra qua bốn giai đoạn:

• 1. Nén: Môi chất lạnh ở thể khí áp suất thấp được máy nén hút vào, nén lên áp suất cao, nhiệt độ tăng mạnh.
• 2. Ngưng tụ: Môi chất sau khi nén được đưa qua dàn ngưng để tỏa nhiệt ra môi trường ngoài, chuyển từ thể khí sang thể lỏng.
• 3. Tiết lưu: Môi chất lỏng đi qua van tiết lưu, giảm áp đột ngột, nhiệt độ hạ thấp.
• 4. Bay hơi: Ở dàn lạnh trong kho, môi chất hấp thụ nhiệt từ không khí bên trong, bay hơi thành khí – tạo hiệu ứng làm lạnh không gian.

Chu trình này liên tục lặp lại, duy trì nhiệt độ ổn định trong kho. Nhờ lớp panel cách nhiệt kín khí, năng lượng lạnh được giữ lại hiệu quả, giảm thiểu thất thoát nhiệt và tiêu hao điện năng.

4.2. Hệ thống thành phần chính trong kho lạnh panel

• Máy nén lạnh: trái tim của hệ thống, chịu trách nhiệm nén môi chất và duy trì áp suất trong chu trình. Loại phổ biến: Bitzer, Copeland, Danfoss.
• Dàn ngưng tụ: thường lắp ngoài trời, sử dụng quạt tản nhiệt hoặc giải nhiệt bằng nước, có nhiệm vụ thải nhiệt ra môi trường.
• Dàn bay hơi: đặt trong kho, thổi khí lạnh tuần hoàn để làm mát không gian, đồng thời khử ẩm.
• Cảm biến nhiệt độ & độ ẩm: giúp điều khiển tự động nhiệt độ, cảnh báo khi vượt ngưỡng cài đặt.
• Hệ thống điều khiển trung tâm: PLC hoặc bộ điều khiển điện tử, lập trình tự động theo thời gian và tải nhiệt.
• Cửa kho lạnh panel: trang bị gioăng cao su kín khí, khóa an toàn và sưởi chống đóng băng.

4.3. Sơ đồ nguyên lý hoạt động

Không khí trong kho lạnh được hút qua dàn lạnh → nhiệt được hấp thụ bởi môi chất lạnh → không khí lạnh thổi tuần hoàn trở lại kho → nhiệt độ được duy trì ổn định. Trong khi đó, nhiệt dư được thải ra qua dàn ngưng ngoài trời. Bộ điều khiển tự động sẽ kích hoạt hoặc tạm dừng máy nén khi nhiệt độ đạt mức cài đặt, đảm bảo hiệu suất tối đa và tiết kiệm năng lượng.

5. Ưu điểm của kho lạnh panel trong vận hành thực tế

• Cách nhiệt tối ưu: nhờ lõi PU/PIR, giúp giảm hao tổn năng lượng đến 40%.
• Độ kín cao: khớp nối âm dương và keo PU đảm bảo không rò rỉ hơi lạnh, tăng tuổi thọ hệ thống.
• An toàn vệ sinh: bề mặt panel chống bám bụi, không chứa vi sinh, phù hợp yêu cầu GMP & HACCP.
• Dễ bảo trì & nâng cấp: thiết kế module linh hoạt, dễ tháo lắp và mở rộng khi cần.
• Tuổi thọ cao: hơn 25 năm, không cong vênh, chống ăn mòn tốt trong môi trường lạnh sâu.

6. Ứng dụng của kho lạnh panel trong công nghiệp

Kho lạnh panel hiện được ứng dụng rộng rãi trong nhiều lĩnh vực, đáp ứng hầu hết các ngành sản xuất và bảo quản:

• Ngành thực phẩm: bảo quản thịt, hải sản, rau củ, trái cây, sữa và sản phẩm đông lạnh.
• Ngành dược phẩm: lưu trữ vaccine, thuốc, mẫu sinh học ở 2–8°C.
• Ngành y tế: kho lạnh bảo quản huyết tương, mẫu xét nghiệm, thiết bị y tế.
• Ngành nông sản: kho lạnh trái cây xuất khẩu, hoa tươi, hạt giống.
• Ngành logistics: kho trung chuyển lạnh, kho bảo quản tại cảng, trung tâm phân phối.

7. Dự án kho lạnh panel thực tế của ICON Decor

Dự án: Kho lạnh bảo quản dược phẩm – Công ty Dược Nam Phát (KCN VSIP II, Bình Dương).
Diện tích: 1.200 m².
Nhiệt độ yêu cầu: +4°C đến +8°C.
Vật liệu: Panel PIR 100mm, cửa trượt tự động, sàn panel chống trượt phủ epoxy.
Thời gian thi công: 35 ngày.
Kết quả: Nhiệt độ duy trì ổn định ±0.5°C, tiết kiệm điện năng 32%, đạt chuẩn GMP-WHO.

Dự án này minh chứng cho năng lực của ICON Decor Việt Nam trong việc thiết kế, sản xuất và thi công kho lạnh panel theo yêu cầu đặc thù của từng ngành nghề.
